Şebekeden Bağımsız Solar Şarj Regülatörü

Şebekeden Bağımsız Solar Şarj Regülatörü

Açıklama

DTM4840, yüksek verimli bir MPPT solar şarj ve deşarj denetleyicisi olup, şarj, gelişmiş bir maksimum güç noktası izleme algoritması benimserken, fotoelektrik pillerin maksimum güç noktasını hızlı ve doğru bir şekilde izleyebilir, fotoelektrik panellerin enerjisine tam erişim sağlar ve fotoelektrik enerji üretim sisteminin enerji kullanım verimliliğini arttırır. Deşarj parçası, 30A DC sistemi ile yüklenebilir ve şarj sırasında deşarj edilebilir, esnek bir şekilde kullanılabilir.



Bu ürün, basit bir HMI arayüzüne sahip olup, birden fazla düğme işlemi ile Çince ve İngilizce arasında geçiş yapabilir, sistem çalışma durumunu, kontrol parametrelerini, hata günlüğünü ve diğer bilgileri gerçek zamanlı olarak kontrol etmek için uygundur, aynı zamanda, kullanıcı kontrol parametrelerini talebe göre değiştirebilir. Çeşitli algılama ve koruma fonksiyonları, ürünün normal çalışmasını tam olarak garanti edebilir.



Özellikler

Gelişmiş maksimum güç noktası izleme algoritması, güneş panelinin maksimum güç noktasını hızlı bir şekilde takip edebilir, % 99,9'a kadar MPPT izleme verimliliğine sahiptir;



Çok kanallı senkron düzeltme teknolojisi şarj verimliliğini % 98'e kadar artırabilir;



Çok tepeli takip teknolojisi, güneş paneli I-V eğrisinin birden fazla zirvesine sahip olduğunda gerçek maksimum güç noktasını da takip edebilir;



Çift çekirdekli işlem, sistemin işlem hızını ve güvenilirliğini artırır;



12/24/36 / 48VDC sistem voltajını veya kullanıcı tanımlı çalışma voltajını otomatik olarak tanımlar;



4 aşamalı şarj programı seçeneğini destekler: Contalı, Pelteli, Sürtünmeli ve Kullanıcı seçeneği;



4 Aşamalı şarj modu, pil ömrünü verimli bir şekilde artırır;



Dört yük kontrol modu: ışık kontrolü, manuel kontrol, ışık kontrolü + zamanlayıcı, zaman kontrolü, 30A DC çıkışı;



LCD ekran fonksiyonu, denetleyicinin çalışma durumunu gerçek zamanlı olarak izleyebilir, hata günlüğünü/çalışma günlüğünü/geçmiş çalışma bilgilerini kontrol edebilir ve kontrol parametrelerini değiştirmek için destekleyebilir;



LCD ekran Çince ve İngilizce iki dili destekler, farklı kullanıcı taleplerini karşılar;



Cihazın sıcaklığını gerçek zamanlı olarak izler, sıcaklık çok yüksek olduğunda, kontrol cihazı sıcaklığının güvenli ve güvenilir aralıkta olmasını sağlamak için şarj akımı azalır;



Şarj akımı limit fonksiyonu, güneş paneli gücü nominal gücü aştığında, kontrolör aşırı yüklenmesini önlemek için nominal güçte çalışmakla sınırlı olacaktır;



Batarya sıcaklık dengeleyici fonksiyonu;



Harici batarya voltajı örnekleme fonksiyonu, hat kaybının etkisinden muaf pil gerçek voltajını tespit eder;



Batarya koruma: aşırı şarj, aşırı deşarj, aşırı sıcaklık; yük koruması: kısa devre, aşırı yük;



PV ters kutup koruması, pil ters kutup koruması, TVS aydınlatma koruması.



Parametrenin Adı

Parametrenin Değeri

Varsayılan

Model

DTM4840



Sistem voltajı

12V/24V/36V/48V   Auto



Şarj akımı

40A



Deşarj akımı

30A



Yüksüz çalışma kaybı

1.2W~2.0W



Maks. güneş paneli gerilimi

<150V



Maks. Güneş paneli

12V/400W

24V/800W

36V/1200W

48V/1600W



Aşırı voltaj bağlantı kesme voltajı

9~17V

16.0V

Şarj voltajı sınırları

9V~17V

15.0V

Şarj voltajını eşitleme

9V~17V

14.6V

Şarj voltajını arttırma

9V~17V

14.4V

Şarj voltajı dalgalanması

9V~17V

13.8V

Şarj toparlanma voltajını arttırma

9V~17V

13.2V

Aşırı deşarj ikaz toparlanma gerilimi

9V~17V

12.6V

Düşük voltaj ikaz toparlanma gerilimi

9V~17V

12.2V

Düşük voltaj ikaz voltajı

9V~17V

12.0V

Aşırı deşarj ikaz voltajı

9V~17V

11.0V

Şarj süresini arttırma

10 dk~240 dk

120 dk

Şarj süresini eşitleme

0 dk~240 dk

120 dk

Şarj aralığını eşitleme

0~180D

30D

Sıcaklık Dengeleme katsayısı

0~-5mV

-3mV/℃/2V

Yükleme modu

Işık kontrolü, manuel kontrol, ışık kontrolü + zamanlayıcı, zaman kontrolü

Manuel kontrol açık

Sıcaklık dengeleme katsayısı

0~-5mV

-3mV/℃/2V

Çevrim verimliliği

≤98%



MPPT izleme verimliliği

>99%



Çalışma sıcaklığı

-30℃~50℃



Saklama sıcaklığı

-30℃~85℃



Kablo boyutu

≤25mm2



Topraklama

Negatif topraklama



Koruma seviyesi

IP32



Ağırlık

3.2kg



Boyutlar

265*205*92mm



Yükseklik

≤3000m



Parametrenin Adı

Parametrenin Değeri

Varsayılan

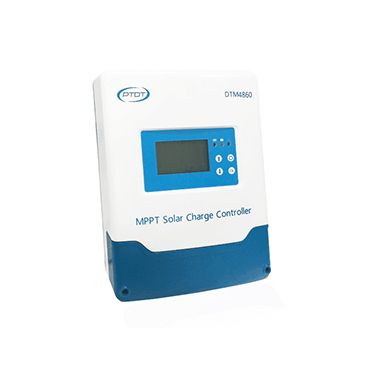

Model

DTM4860



Sistem voltajı

12V/24V/36V/48V   Auto



Şarj akımı

60A



Yüksüz çalışma kaybı

1.6W~2.4W



Maks. güneş paneli gerilimi

<150V



Maks. Güneş paneli

12V/800W

24V/1600W

36V/2400W

48V/3200W



Aşırı voltaj bağlantı kesme voltajı

9~17V

16.0V

Şarj voltajı sınırları

9V~17V

15.0V

Şarj voltajını eşitleme

9V~17V

14.6V

Şarj voltajını arttırma

9V~17V

14.4V

Şarj voltajı dalgalanması

9V~17V

13.8V

Şarj toparlanma voltajını arttırma

9V~17V

13.2V

Aşırı deşarj ikaz toparlanma gerilimi

9V~17V

12.6V

Düşük voltaj ikaz toparlanma gerilimi

9V~17V

12.2V

Düşük voltaj ikaz voltajı

9V~17V

12.0V

Aşırı deşarj ikaz voltajı

9V~17V

11.0V

Şarj süresini arttırma

10 dk~240 dk

120 dk

Şarj süresini eşitleme

0 dk~240 dk

120 dk

Şarj aralığını eşitleme

0~180D

30D

Sıcaklık dengeleme katsayısı

0~-5mV

-3mV/℃/2V

Çevrim verimliliği

≤98%



MPPT izleme verimliliği

>99%



Çalışma sıcaklığı

-30℃~50℃



Saklama sıcaklığı

-30℃~85℃



Kablo boyutu

≤25mm2



Topraklama

Negatif topraklama



Koruma seviyesi

IP32



Ağırlık

3.5kg



Boyutlar

265*205*92mm



Yükseklik

≤3000m
