الموحد او المجمع الصناعي

يجب ان يتضمن انتاج الموحد الصناعي الخطوات التالية

مادة أولية

• يتم استخدام التحليل الكهربائي المسحوب بشدة (نقاء 99.9٪) أو النحاس الحامل للفضة. يوفر النحاس الحامل للفضة مقاومة أفضل للحرارة وخصائص تحمل (تآكل فرشاة منخفض الكربون حتى في درجات حرارة عالية نسبيًا).
• فاصل ميكا - ألكيد فينيل ميكا موصى به للعزل من الفئة "H" ويوصى باستخدام Shellac Bonded Mica لعزل الفئة "F". نحن نستخدم ميكا الألكيد فينيل بوندد (راتينج مطحون ناعم). يستخدم Paper Mica للمجمعات الصغيرة.
• يتم تشكيل أقماع الميكا "V" المخروطية - الميكا "V" من الميكا المصبوبة وفقًا لمواصفات الرسم (حبيبات الميكا ذات المحتوى العالي من الرابطة).
• لب صلب / عنكبوت - نوى فولاذية / عناكب على حد سواء مزورة أو مصبوبة بمواصفات فولاذية. تتم معالجتها وفقًا للمواصفات في مراكز ماكينات CNC.
• أشرطة زجاجية - شريط زجاجي 0.20 مم يستخدم لمنع العلامة على البطانة الفولاذية "V". الشريط الزجاجي ثابت بالراتنج.

فترة

• أطوال النحاس (عادة مضاعفات طول القطعة) المأخوذة في شكل شبه منحرف يتم قطعها إلى طول المقطع (طول القطعة هو طول الفرشاة + عرض الناهض) مع بدلات التصنيع.
• يتم حفر المقطع في أخاديد على شكل "L" و "V" (مع السماح بالقطع للدوران المستقيم والملف الجانبي). بالنسبة إلى المجمعات الكبيرة ذات العمق العالي ، يتم طحن الفتحات بعرض الناهض.
• فاصل ميكا مثقب حسب المقطع النحاسي ، مع حماية ميكا بطول إضافي بجانب الناهض.

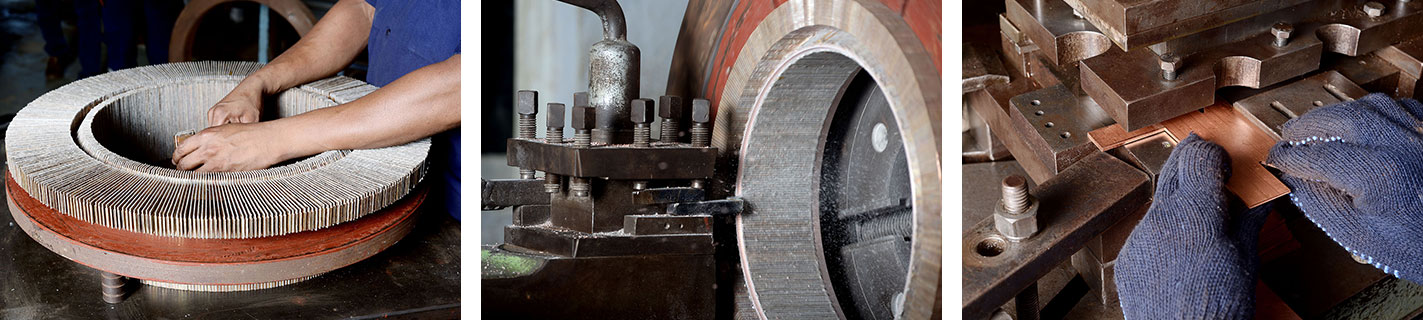

• يتم تجميع المجمع باستخدام النحاس البديل والميكا الفاصلة ويمكن أن يكون مجزأ / منحنيًا ، إلخ. يتحكم فيها الرقم.
• يتم بعد ذلك تثبيت مجموعة قطع النحاس والميكا في الحلقة المنقسمة عن طريق الانقباض عند كلا الطرفين بواسطة ألواح الضغط ويتم إحكام ربطها بمفتاح عزم محمل مسبقًا تحت ضغط محدد مسبقًا. يوفر هذا حركة شعاعية من النحاس والفاصل الميكا.

• البطانات على شكل V وفقًا لمقياس الملف الشخصي في المجمع المركب (عادة 3 و 30 درجة).

• يتم دمج المجمع مع مخاريط الميكا 'V' والبطانات الفولاذية 'V' / العنكبوت ومُحلى باستخدام دورات متتالية من التسخين / التدوير والشد.

بعد الانتهاء ، يتم تشكيل المجمع ووضعه في أقطار الفرشاة / المغذي النهائية (وحدة التغذية).

الأختبار والجودة

• التحكم في الأبعاد باستخدام أدوات القياس الدقيقة.
• اختبار الدوران - تم تدوير المجمع من 1.5 إلى 2.5 مرة عند DD المحدد على آلة اختبار الدوران للتحقق من ارتفاع المقطع / الشريط.
• اختبار الجهد العالي - اختبار الجهد العالي من شريط إلى شريط ومن شريط إلى أرضي.
• مقاومة العزل - اختبار Megger لمقاومة العزل

* نحن نبحث باستمرار ونطور من أجل عملية أفضل. فوق عملية تصنيع المُجمع هي للعلم فقط.
